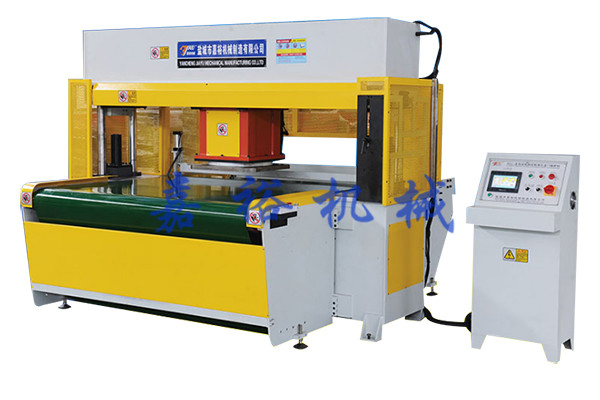

裁斷機廠家介紹液壓裁斷機油缸柱塞缸工作原理有何特點？

簡述柱塞液壓油缸缸的工作原理，并指出有何特點

1)柱塞液壓油缸缸的工作原理

柱塞液壓油缸的工作原理。從進油口向缸筒1輸入壓力為p的壓力油時，柱塞2在油壓作用下向外推出，柱塞2返回時，依靠外力回程，如柱塞液壓油缸缸垂直放置時，可依靠柱塞本身的自重回程，有時候也依靠彈簧力等其它外力實現回程。

柱塞的推力F =pA= /4-d2p

柱塞的運動速度V=Q/A=4Q/ d2式中

P 液壓缸的工作壓力；

Q 輸入到液壓缸中的流量；

A 柱塞截面積；

d-柱塞直徑。

2)柱塞缸的特點

①柱塞端面是承受油壓的工作面，動力是通過柱塞本身傳遞的。

②柱塞液壓油缸缸只能在壓力油作用下做單方向的運動，為了得到雙向運動，柱塞液壓油缸必須成對使用，也可依靠自重（垂直放置）或

其它外力來實現返回運動。

③由于缸筒內壁和柱塞不直接接觸，而有一定的間隙，因此缸筒內壁不用加工或只做粗加工，但必須保證導向套和密封裝置

部分內壁的精度，從而給制造帶來了方便，

④柱塞可以制成空心的，使重量減輕，可防止柱塞水平放置時因自耍而下垂。

液壓裁斷機柱塞閥的工作原理及特點

柱塞閥的工作原理：

柱塞閥亦稱為活塞閥，其啟閉件由閥桿帶動，是沿閥座（密封圈）軸線做直線升降運動的閥門。其性能與截止閥相同，除用于截流外，也可起到一定的節流作用。

當旋轉手輪時，閥桿便帶動柱塞在上、下兩個密封圈中往復運動，完成閥的開啟和關閉。柱塞與密封圈、密封圈與閥體之間均采用適量的過盈配合，通過調節閥蓋上固定螺栓的壓緊力，使密封圈被壓縮，其內圈緊緊“抱住”柱塞外配合表面，外圈緊貼閥體內配合表面，這樣在密封圈上所產生的徑向分力大于流體壓力，從而保證了密封性。

由于非金屬密封圈采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。

柱塞閥的特點：

柱塞閥工作基于徑向密封原理，具有結構簡單、啟閉靈活、密封性好、拆裝維修方便、使用壽命長等特點。在柱塞閥中，閥門開啟時，只有當柱塞全部離開密封圈后，介質才能開始流動。因此閥座密封面就不會受到流體侵蝕破壞。當閥門關閉時，柱塞能夠刮去附著在閥座上的固相顆粒，因此柱塞閥可以用于含懸浮顆粒的介質。當密封損壞時，可以在現場更換柱塞和閥座，這樣不需要進行機加工就能得到一只完好的新柱塞閥。與截止閥一樣，柱塞閥也能夠很好地控制流量。如果需要對流量進行靈敏的調節，那么柱塞上可安裝一個針形加長段。
